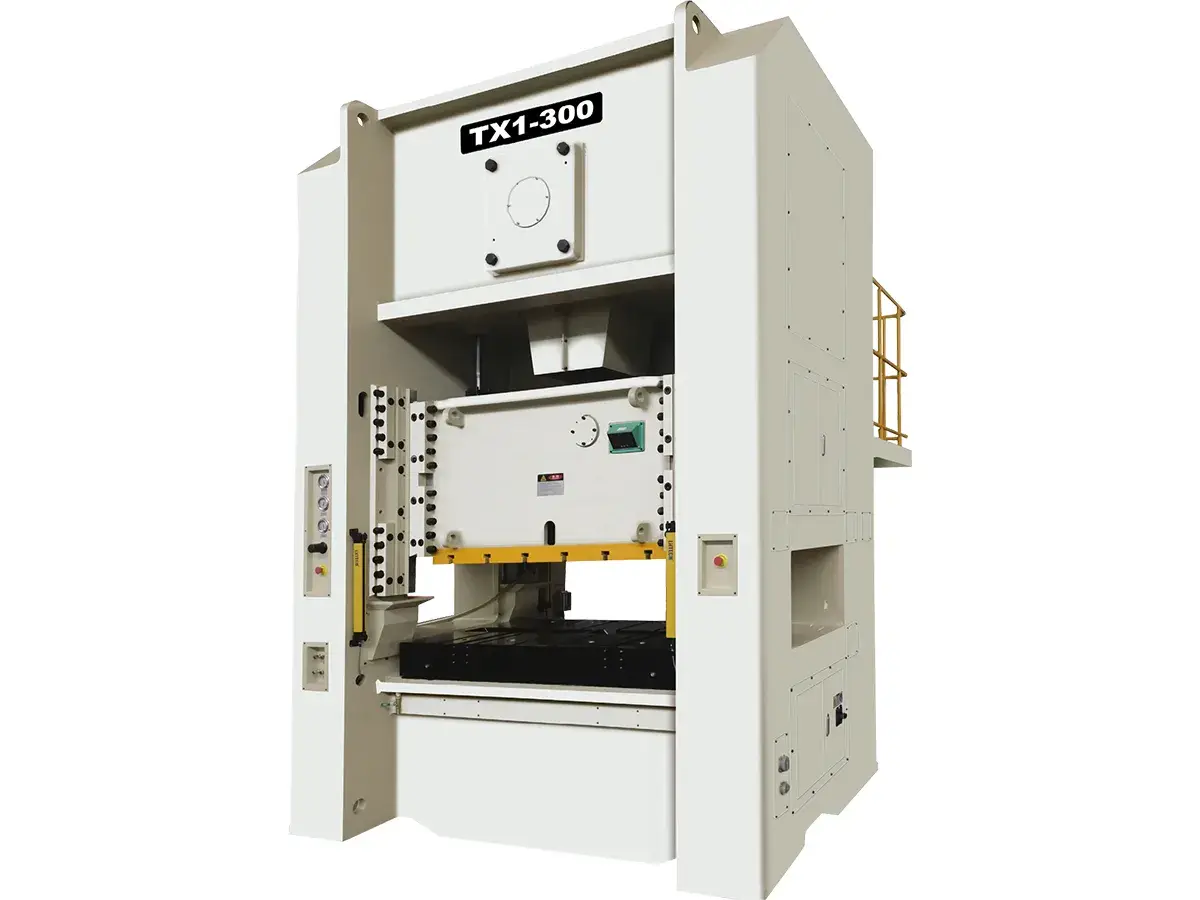

Prensa de Montante Recto de un Solo Punto - Serie TX1
La serie TX1 está diseñada específicamente para procesos de embutido y troquelado donde la estabilidad y la precisión son factores críticos. Gracias a su robusta estructura de bastidor cerrado, esta prensa garantiza una alineación perfecta durante todo el ciclo de trabajo, minimizando la deflexión. Esto la convierte en la opción ideal para mantener una calidad impecable en líneas de producción continua a alta velocidad, superando por completo la estabilidad que ofrecen las tradicionales prensas de cuello de cisne (marco C).
Especificaciones Técnicas
| Modelo | Unidad | |
|
|
|
|
|
| Capacidad | Ton | 150 | 200 | 250 | 315 | 400 | 500 |
| Punto de Tonelaje Nominal | mm | 6.5 | 7 | 7 | 9 | 9 | 9 |
| Golpes por Minuto | spm | 200 | 250 | 250 | 300 | 300 | 350 |
| Longitud de Carrera | mm | 20-40 | 20-40 | 20-40 | 20-35 | 15-30 | 15-25 |
| Altura de la Matriz (S.D.A.U) | mm | 500 | 550 | 550 | 600 | 600 | 650 |
| Ajuste del Carro (Corredera) | mm | 120 | 150 | 150 | 200 | 200 | 200 |
| Área del Carro (Izquierda-Derecha × Frente-Atrás) | mm | 700×700 | 900×800 | 1100×000 | 1200×1000 | 1400×1200 | 1500×1200 |
| Área de la Placa Inferior (L.R×F.B) | mm | 800×700 | 1000×900 | 1200×1100 | 1300×1100 | 1500×1200 | 1500×1300 |
| Espesor de la Placa Inferior | mm | 150 | 170 | 180 | 200 | 200 | 220 |
| Apertura del Carro (F.B×H) | mm | 400×400 | 400×400 | 400×500 | 400×500 | 400×500 | 800×650 |
| Altura de la Mesa de Trabajo | mm | 840 | 850 | 850 | 850 | 850 | 900 |
| Energía de Trabajo | kg-m | 1000 | 1500 | 2000 | 3000 | 4300 | 7000 |
| Motor Principal | kW | 15×4 | 18.5×4 | 22×4 | 30×4 | 37×4 | 55×4 |
| Motor de Ajuste del Carro | kW | 1.5×4 | 1.5×4 | 1.5×4 | 1.5×4 | 1.5×4 | 2.2×4 |
| Tipo de Marco | - | Marco 1 pieza | Marco 1 pieza | Marco 1 pieza | Marco 1 pieza | Marco 1 pieza | Marco 1 pieza |
Características Principales
- Estructura de Montante Recto de Pieza Única: El marco integrado tipo columna elimina la limitación de garganta abierta que se encuentra en las prensas tipo C, lo que mejora la rigidez general durante la operación.
- Sistema de Guía de Cuatro Esquinas y Ocho Caras: La estructura de guía extendida, combinada con un sistema de transmisión bien diseñado, garantiza un rendimiento de estampado estable y preciso.
- Sistema de Lubricación por Aceite Circulante: La lubricación por circulación de aceite ayuda a mantener un funcionamiento suave de la máquina al tiempo que mejora el entorno de trabajo general.
- Sistema de Protección y Seguridad para el Operador: Diseñado con medidas de seguridad que cumplen con los requisitos estándar de seguridad para prensas, favoreciendo una operación más segura.
- Configuración Lista para Automatización: Puede integrarse con diversos equipos periféricos para mejorar la eficiencia de producción.
