Prensa de Cigüeñal / Manivela

Prensa de Cigüeñal / Manivela

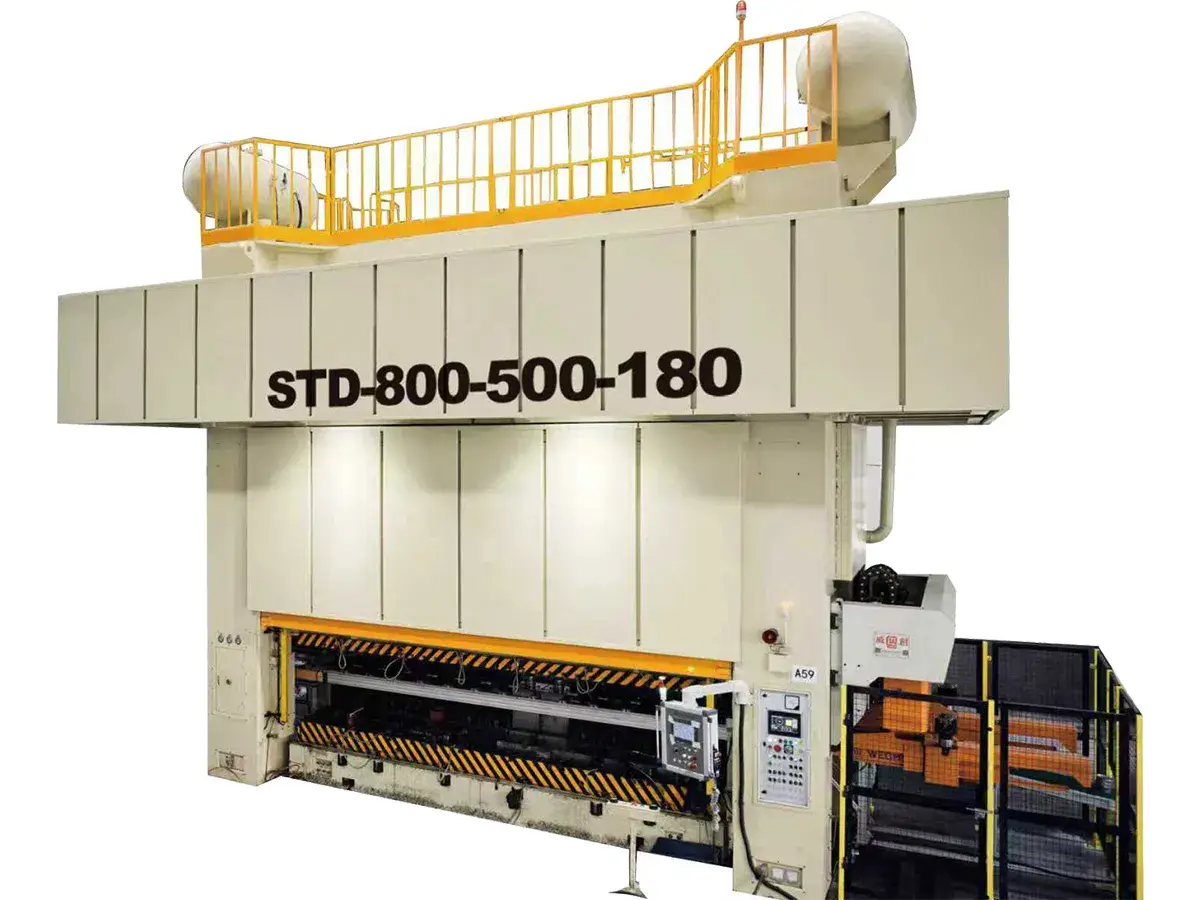

Una prensa de cigüeñal (conocida también como prensa de manivela) es una máquina de estampación mecánica que utiliza un sistema impulsado por cigüeñal para convertir el movimiento rotatorio en un movimiento controlado de subida y bajada para la formación de piezas metálicas. La Serie STD está diseñada para una producción estable y repetible, lo que la hace adecuada para aplicaciones donde se requieren resultados consistentes y una operación confiable. Funciona bien en líneas de estampación que exigen un rendimiento constante durante tiradas largas.

Solicitar una cotización
Especificaciones Técnicas
Modelo Unidad STD-500 STD-630 STD-800 STD-1000
Capacidad Toneladas 500 500 630 630 800 800 1000 1000
Punto de tonelaje nominal mm 9 9 10 13 1 13 13 13
Golpes por minuto spm 300 400 400 400 400 400 400 400
Longitud de carrera mm 20-30 15-25 20-30 15-25 20-30 15-25 12-22 15-25
Altura del troquel (S.D.A.U) mm 1000 1000 1000 1000 1000 1000 1200 1200
Ajuste de carro mm 300 300 300 300 350 350 400 400
Peso máx. del troquel superior kg 4000 5000 6000 10000 10000 12000 10000 12000
Motor principal mm 55×4 55×4 75×4 75×4 90×4 90×4 110×4 110×4
Área de la placa de asiento
(L.R×F.B)		 mm 3000×1400 3200×1400 1800×1600 3800×1600
mm 3200×1400 3800×1600 4000×1600 4000×1600
mm 3400×1500 4000×1800 4000×1800 4000×1800
mm 3500×1500 4500×1800 4500×1800 4500×1800
Características
  • Estructura de bastidor partido soldado con pretensado por tirantes El bastidor está fabricado con placas de acero soldadas. La corona, la bancada y la base se conectan y precargan mediante cuatro tirantes, lo que da como resultado una estructura general altamente rígida y resistente.
  • Guías largas de ocho caras en las cuatro esquinas Este sistema de guía extendido minimiza la fuerza lateral durante el funcionamiento, garantizando un movimiento sumamente estable y una mayor precisión en el estampado.
  • Sistema de lubricación circulante automática Un sistema inteligente que suministra aceite en cantidades controladas a los puntos críticos de fricción. Además, cuenta con funciones de monitoreo continuo para detectar y advertir de inmediato cualquier anomalía, como obstrucciones, fugas o niveles bajos de aceite.
  • Preparada para automatización y cambio rápido de matriz Diseñada para integrarse sin problemas con sistemas de alimentación automática y mecanismos de cambio rápido de troqueles, lo que optimiza los tiempos de producción y reduce significativamente los periodos de inactividad.
