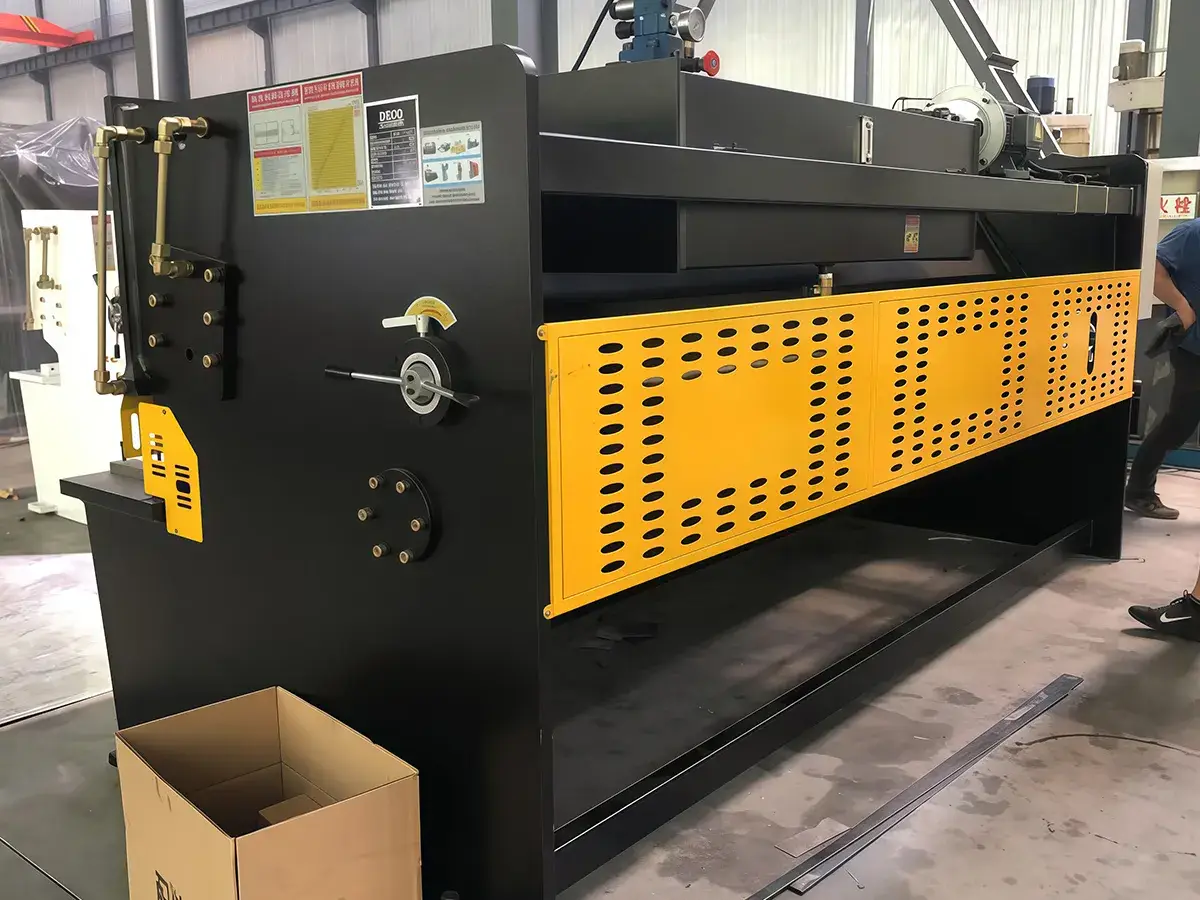

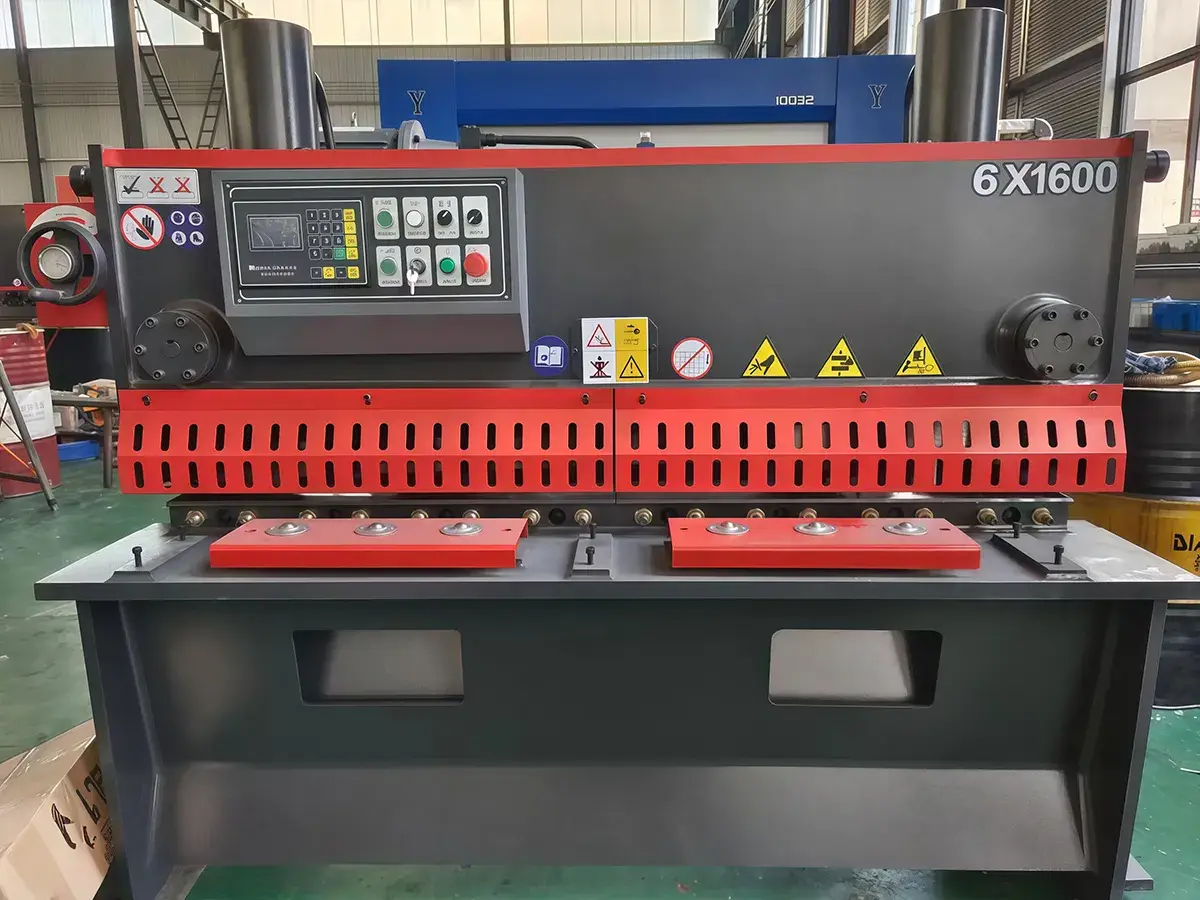

Cizalla Hidráulica de Guillotina CNC

Optimizadas para el corte de lámina con máxima exactitud, nuestras cizallas de guillotina CNC ofrecen un rendimiento sólido y resultados uniformes en todo tipo de materiales y calibres. Gracias a su estructura robusta y a un sistema de corte vertical controlado, garantizan bordes limpios y sin rebabas, elevando la productividad y eficiencia en cualquier línea de producción metalmecánica.

Solicitar una cotización
Especificaciones Técnicas
Modelo Espesor máximo de corte (mm) Longitud máxima de corte (Ancho de trabajo) (mm) Resistencia a la tracción del material (MPa) Ángulo de corte (°) Rango del tope posterior (mm) Velocidad de carrera Profundidad de garganta (mm) Longitud de la cuchilla (mm) Potencia del motor (kW) Dimensiones generales (mm)
QC11Y-6×3200 6 3200 450 0.5-1.5 500 13-22 130 3300 7.5 3900×1520×2100
QC11Y-6×4000 6 4000 450 0.5-1.5 500 8-15 130 4100 7.5 4700×1770×2200
QC11Y-6×6000 6 6000 450 0.5-2 750 5-10 100 6100 11 6800×1900×2550
QC11Y-8×2500 8 2500 450 0.5-2 500 14-24 130 2600 7.5 3150×1580×2050
QC11Y-8×3200 8 3200 450 0.5-2 500 12-21 130 3300 7.5 3900×1700×2150
QC11Y-8×4000 8 4000 450 0.5-2 500 8-14 130 4100 11 4700×1840×2350
QC11Y-8×6000 8 6000 450 0.5-2 750 5-10 100 6100 11 6800×2100×2750
QC11Y-8×8000 8 8000 450 0.5-2 900 5-8 100 8080 18.5 8800×2400×3000
QC11Y-10×2500 10 2500 450 0.5-2 500 12-24 130 2600 11 3150×1670×2150
QC11Y-10×3200 10 3200 450 0.5-2 500 10-18 130 3300 11 3900×1730×2250
QC11Y-10×4000 10 4000 450 0.5-2 750 7-12 130 4100 18.5 4750×1900×2450
QC11Y-10×6000 10 6000 450 0.5-2 750 5-10 100 6100 18.5 6950×2200×2900
QC11Y-10×8000 10 8000 450 0.5-2 900 4-8 100 8080 30 8950×2500×3150
QC11Y-12×2500 12 2500 450 0.5-2.5 750 10-18 130 2600 18.5 3250×1800×2280
QC11Y-12×3200 12 3200 450 0.5-2.5 750 9-18 130 3300 18.5 3950×1870×2350
QC11Y-12×4000 12 4000 450 0.5-2.5 750 7-12 130 4100 18.5 4800×1970×2550
QC11Y-12×6000 12 6000 450 0.5-2.5 750 5-10 100 6100 30 7000×2250×3000
QC11Y-12×8000 12 8000 450 0.5-2.5 900 4-9 100 8080 37 9000×2500×3300
QC11Y-16×2500 16 2500 450 0.5-2.5 750 9-16 100 2600 18.5 3290×1890×2400
QC11Y-16×3200 16 3200 450 0.5-2.5 750 8-13 100 3300 18.5 3970×1920×2520
QC11Y-16×4000 16 4000 450 0.5-2.5 750 9-12 100 4100 30 4850×1890×2750
QC11Y-16×6000 16 6000 450 0.5-2.5 900 5-10 100 6100 37 7100×2460×2920
QC11Y-16×8000 16 8000 450 0.5-2.5 900 4-9 100 8080 37 9000×2650×3400
QC11Y-16×9000 16 9000 450 0.5-2.5 900 3-8 100 9100 45 10000×3260×3950
QC11Y-20×2500 20 2500 450 0.5-2.5 750 8-16 130 2600 30 3350×2050×2500
QC11Y-20×3200 20 3200 450 0.5-2.5 750 5-14 130 3300 30 4100×2080×2550
QC11Y-20×4000 20 4000 450 0.5-3 750 5-12 100 4100 30 4900×2200×2800
OC11Y-20×6000 20 6000 450 0.5-3 900 4-8 100 6100 37 7100×2600×3250
OC11Y-20×9000 20 9000 450 0.5-2.5 900 3-7 100 9100 55 10050×3350×4000
QC11Y-25×2500 25 2500 450 0.5-3 900 6-14 100 2600 37 3500×2150×2600
QC11Y-25×3200 25 3200 450 0.5-3 900 5-11 100 3300 37 4100×2150×2650
0C11Y-25×4000 25 4000 450 0.5-3 900 5-10 100 4100 37 4900×2280×2900
0C11Y-25×6000 25 6000 450 0.5-3 900 4-8 100 6100 45 7100×2680×3350
QC11Y-30×2500 30 2500 450 0.5-3.5 900 5-11 100 2600 45 3700×2570×3100
0C11Y-30×3200 30 3200 450 0.5-3.5 900 5-9 100 3300 45 4400×2800×3250
0C11Y-30×4000 30 4000 450 0.5-3.5 900 4-9 100 4100 55 5200×3000×3400
0C11Y-30×6000 30 6000 450 0.5-3.5 900 4-8 100 6100 55 7100×3000×3600
OC11Y-40×2500 40 2500 450 0.5-4 900 4-11 100 2600 55 3950×3020×3300
Componentes Principales
Sistema Hidráulico
  • Sistema Hidráulico Integrado Avanzado
    Este avanzado bloque hidráulico simplifica notablemente el trazado de tuberías, lo que maximiza la seguridad operativa y garantiza un rendimiento altamente confiable en el uso diario de la cizalla.
  • Mecanismo de Prensado de Chapa
    Provisto de un cilindro de amarre independiente, este sistema ajusta de manera automática la presión de sujeción en función del calibre del material. La prensa inmoviliza firmemente la chapa antes de la bajada de la cuchilla y se libera de forma automática al finalizar el ciclo, evitando desplazamientos milimétricos y asegurando cortes limpios y exactos.
Sistema de Control Eléctrico
  • Funciona con una alimentación trifásica estándar de 380V/50Hz e incorpora un transformador de precisión para estabilizar el voltaje que alimenta a las electroválvulas y componentes críticos del circuito.
  • Facilidad de uso: Salvo el pedal de accionamiento, todos los mandos están centralizados en un panel frontal intuitivo con símbolos normalizados a nivel internacional, lo que reduce la curva de aprendizaje y mitiga posibles errores del operario.
  • Mantenimiento accesible: El tablero eléctrico se ubica de forma lateral en una estructura compacta y de alta protección, diseñada para facilitar las revisiones preventivas y las labores de mantenimiento.
Topes de Material Frontal y Posterior

La máquina incorpora un sistema de posicionamiento milimétrico para optimizar el flujo de trabajo:

  • Tope delantero: Cuenta con una regla integrada y un bloque ajustable, idóneo para cortes rápidos en láminas delgadas.
  • Tope trasero (Backgauge): Accionado por un sistema de husillo de bolas y motor paso a paso/servo, permite ajustes digitales automáticos desde la botonera y un volante manual para correcciones de precisión fina. Además, incluye función de abatimiento basculante para piezas extralargas que superen el rango máximo de tope, permitiendo un procesamiento continuo sin interrupciones.
Sistema de Soporte Neumático de Chapa

Especialmente desarrollado para el corte limpio de láminas delgadas, este mecanismo utiliza control neumático para sincronizar el brazo de apoyo con el tope trasero, manteniendo una rigurosa alineación horizontal que neutraliza la deformación o pandeo por el peso propio del material. El soporte acompaña todo el ciclo de trabajo de forma automatizada: sostiene la pieza durante el amarre, desciende tras el corte para facilitar la descarga y retorna con rapidez a su posición inicial, garantizando cortes impecables y de alta productividad.
