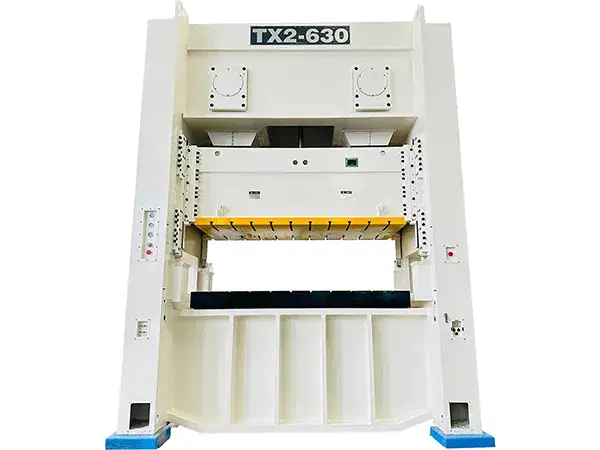

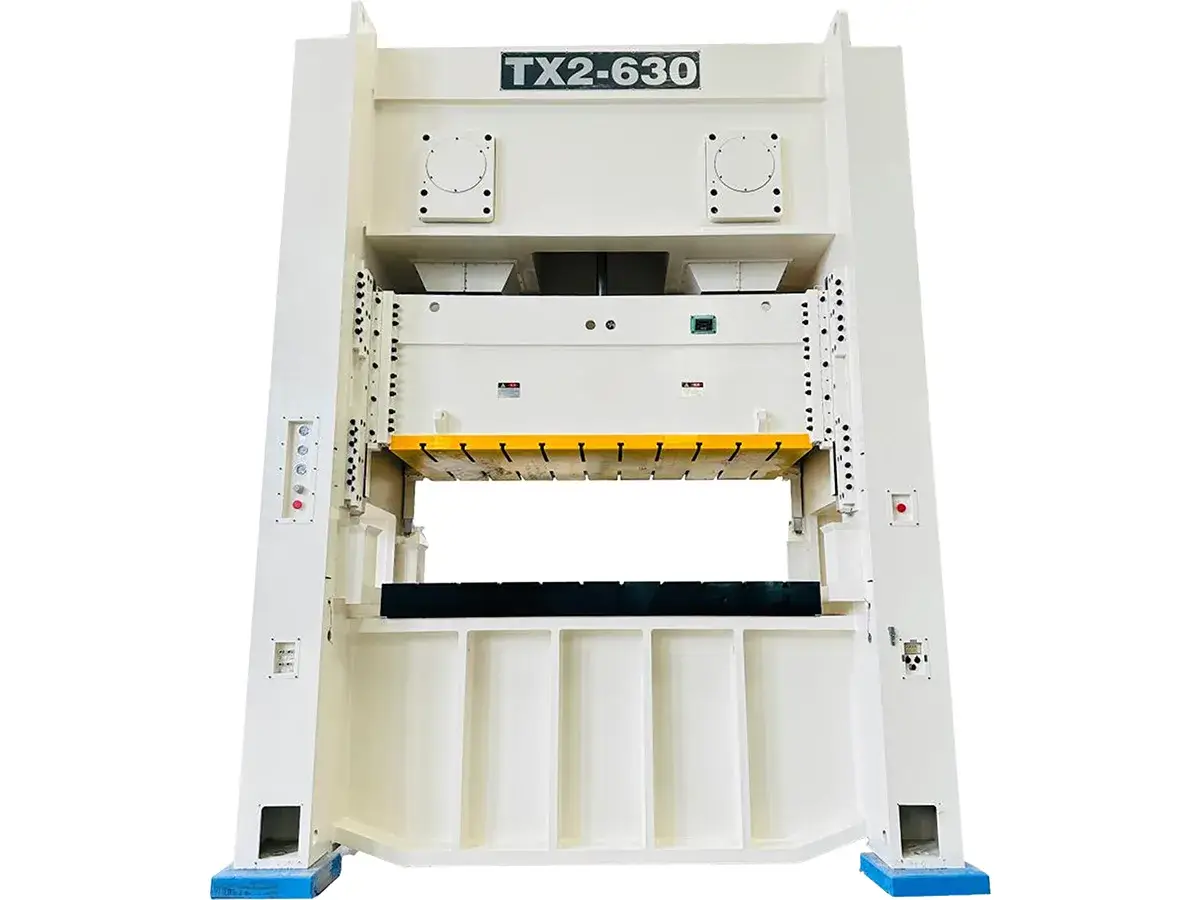

Prensa de Montante Recto de Doble Punto - Serie TX2
Al trabajar con piezas de gran tamaño o matrices anchas, es fundamental mantener la fuerza equilibrada en todo el recorrido. La prensa de doble biela de montante recto de la serie TX2 está diseñada precisamente para esto, incorporando un sistema de doble punto de empuje dentro de una estructura de bastidor cerrado que garantiza un movimiento del carro firme y controlado.
Es la solución ideal para líneas de producción continuas donde la alta precisión y la estabilidad operativa deben mantenerse intactas a lo largo del tiempo.
Especificaciones Técnicas
| Modelo | Unidad | |
|
|
|
|
| Capacidad | Toneladas | 250 | 300 | 400 | 500 | 630 |
| Punto de tonelaje nominal | mm | 7 | 7 | 7 | 9 | 9 |
| Golpes por minuto | spm | 300 | 300 | 300 | 300 | 350 |
| Longitud de carrera | mm | 20-40 | 20-40 | 20-35 | 20-30 | 15-30 |
| Altura del troquel (S.D.A.U) | mm | 600 | 600 | 600 | 650 | 700 |
| Ajuste de carro | mm | 150 | 200 | 200 | 250 | 250 |
| Área del carro (L.R×F.B) | mm | 2500×1100 | 2500×1100 | 2800×1100 | 3100×1100 | 3200×1300 |
| Área de la placa de asiento (L.R×F.B) | mm | 2500×1200 | 2500×1200 | 2800×1200 | 3200×1200 | 3200×1300 |
| Espesor de la placa de asiento | mm | 170 | 180 | 190 | 190 | 190 |
| Apertura del carro (F.B×H) | mm | 800×550 | 800×600 | 900×600 | 1000×600 | 1000×600 |
| Altura de la mesa de trabajo | mm | 950 | 950 | 950 | 950 | 950 |
| Energía de trabajo | kg-m | 2500 | 3100 | 4200 | 5400 | 5400 |
| Motor principal | kW×4p | 22 | 30 | 45 | 55 | 75 |
| Motor de Ajuste del Carro | kW×4p | 2.2 | 2.2 | 3.7 | 3.7 | 4 |
| Tipo de bastidor | - | Marco 1 pieza | Marco 1 pieza | Marco 1 pieza | Marco 1 pieza | Marco 1 pieza |
Características
- Sistema de guía de cuatro esquinas y ocho caras La estructura de guía extendida, combinada con un sistema de transmisión bien diseñado, proporciona un rendimiento de troquelado estable y preciso.
- Sistema de embrague controlado por PLC La válvula dual del sistema de embrague está controlada con precisión por un PLC, lo que ayuda a garantizar un funcionamiento de la prensa coordinado y seguro.
- Sistema de lubricación por circulación de aceite El sistema de circulación de aceite mejora la eficiencia de lubricación, permitiendo un funcionamiento más suave y velocidades de marcha más altas.
- Sistema de protección de seguridad integrado Diseñado con funciones de protección para el operador que cumplen con los estándares de seguridad de prensas, respaldado por un sistema de control electrónico multifunción para una operación más segura.
