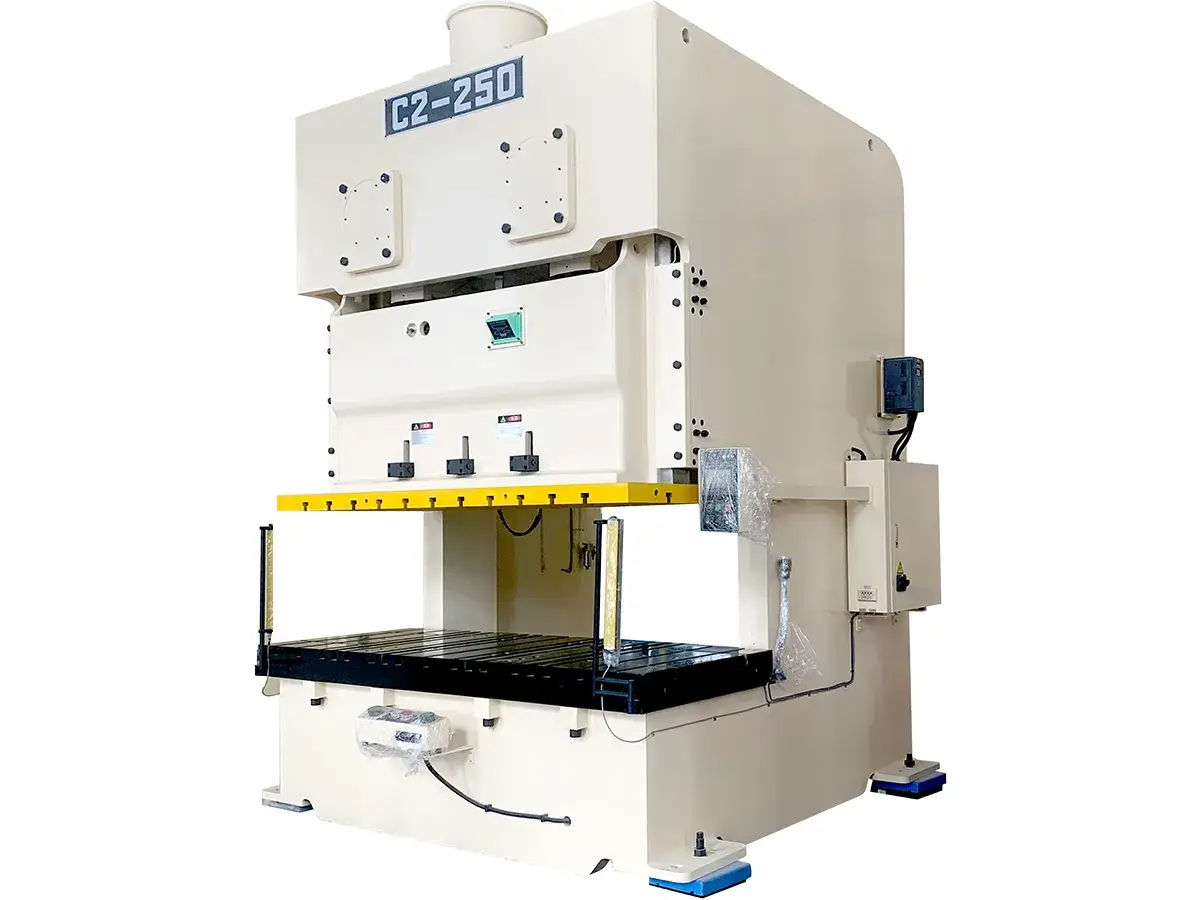

Prensa de Cuello de Cisne de Doble Cigüeñal - Serie C2

Prensas Mecánicas

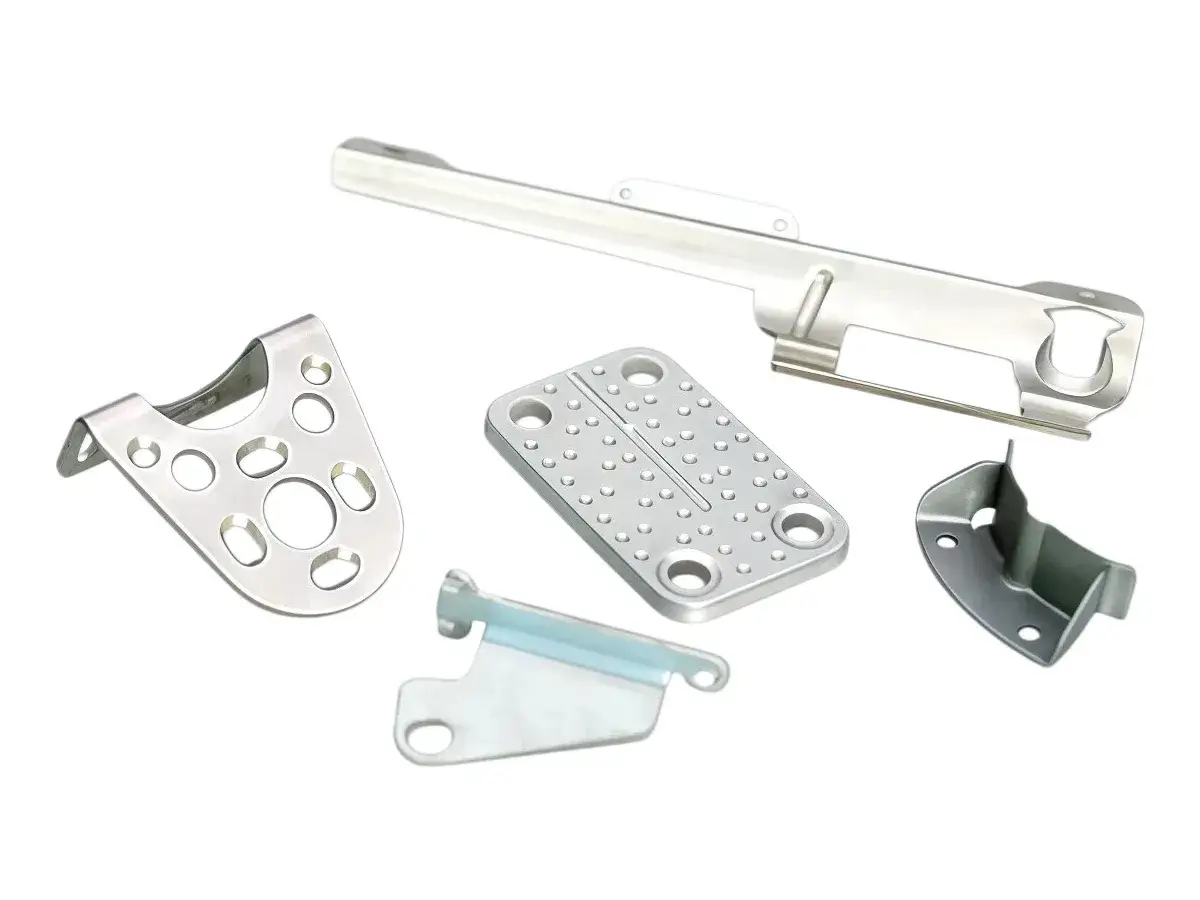

La prensa de cuello de cisne de doble cigüeñal de la serie C2 está diseñada para el troquelado estable y eficiente de piezas metálicas de gran tamaño, siendo especialmente ideal para aplicaciones que exigen mayores cargas y una distribución equilibrada de la fuerza. Su estructura de doble accionamiento y su amplia área de trabajo garantizan resultados consistentes, impulsando una mayor productividad en la producción a alta velocidad para las industrias automotriz, de electrodomésticos y de metalmecánica en general.

Solicitar una cotización
Especificaciones Técnicas
Modelo Unidad C2-110 C2-160 C2-200 C2-250 C2-315
Tipo   V H V H V H V H V H
Capacidad Ton 110 110 160 160 200 200 250 250 315 315
Punto de Tonelaje Nominal mm 5 3 6 3 6 3 7 3.5 7 3.5
Golpes por Minuto spm 180 110 200 130 250 150 280 170 280 170
Longitud de Carrera mm 35-65 50-100 30-55 40-85 25-45 35-70 20-35 30-60 20-35 30-50
Altura de Cierre / Die Height (S.D.A.U) mm 400 435 450 485 500 550 550 605 550 605
Ajuste de Corredera mm 100 100 100 100 120 120 120 120 120 120
Área de Corredera (L.R × F.B) mm 1400×500×70 1600×550×70 1850×650×95 2100×700×95 2300×750×95
Área de la Placa Inferior (L.R×F.B) mm 1800×650×130 2000×760×150 2400×840×170 2700×900×170 2800×950×170
Motor Principal kW 11×4 11×4 15×4 15×4 18.5×4 18.5×4 22×4 22×4 30×4 30×4
Presión de Aire kg/cm² 5-6 5-6 5-6 5-6 5-6 5-6 5-6 5-6 5-6 5-6
Estándar de Precisión - CNS(JIS) 1 class CNS(JIS) 1 class CNS(JIS) 1 class CNS(JIS) 1 class CNS(JIS) 1 class
Tipo de Colchón de Matriz mm Two-Plate & Twin-Cylinder Two-Plate & Twin-Cylinder Two-Plate & Twin-Cylinder Two-Plate & Twin-Cylinder Two-Plate & Twin-Cylinder
Capacidad del Colchón de Matriz Ton 3.6×2 3.6×2 6.3×2 6.3×2 10×2 10×2 14×2 14×2 14×2 14×2
Carrera del Colchón de Matriz mm 70 70 70 70 80 80 100 100 100 100
Área del Colchón de Matriz mm 350×235×2sets 410×260×2sets 540×350×2sets 640×470×2sets 640×470×2sets
Características Principales
  • Estructura de Bastidor Rígido de Alta Capacidad de Carga: El cuerpo de la estructura está soldado con placas de acero de alta calidad y sometido a procesos de granallado y alivio de tensiones, garantizando una precisión estable y una excelente capacidad para soportar cargas excéntricas elevadas.
  • Mesa de Trabajo Amplia para Diversas Aplicaciones: Su bancada de dimensiones extendidas permite alojar láminas y piezas metálicas de gran tamaño, siendo ideal para operaciones con dados progresivos y líneas de producción automatizadas, lo que incrementa notablemente la eficiencia operativa.
  • Integración Flexible con Sistemas Automatizados: Esta prensa está diseñada para acoplarse sin inconvenientes con diversos equipos de automatización, facilitando la implementación de celdas de producción eficientes y escalables.
  • Sistema Integral de Protección y Seguridad: Equipada con funciones avanzadas de protección para el operador, la máquina cumple rigurosamente con los estándares internacionales de seguridad exigidos para prensas de estampado.
